Để máy bơm hoạt động hiệu quả và an toàn, việc đấu phao điện là một khía cạnh quan trọng mà người dùng cần quan tâm. Phao điện không chỉ giúp tự động hóa quá trình điều khiển hoạt động của máy bơm theo mức nước mà còn bảo vệ thiết bị khỏi các sự cố như cạn nước hay tràn nước. Trong bài viết này, chúng tôi sẽ hướng dẫn bạn cách đấu phao điện máy bơm 3 pha một cách chi tiết và rõ ràng, giúp bạn nắm vững quy trình và đảm bảo hệ thống bơm nước của mình hoạt động trơn tru và hiệu quả nhất.
1. Hướng dẫn cách đấu phao điện máy bơm 3 pha

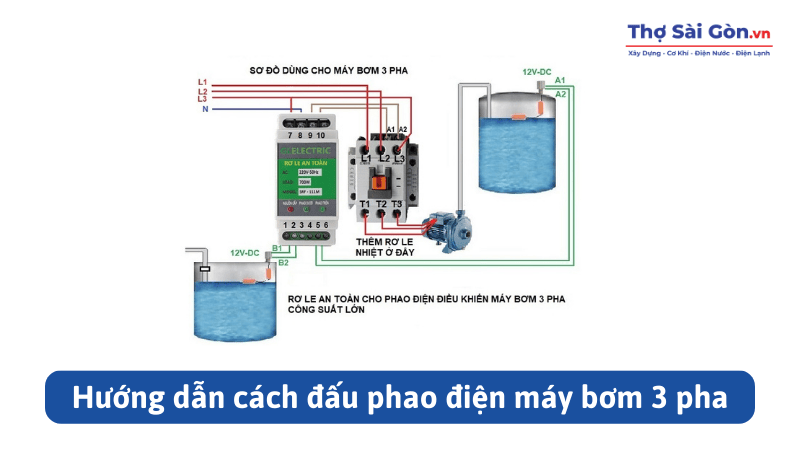

Nhìn vào hình minh họa phía trên, chúng ta sẽ phân tích từng phần một. Phần nguồn điện động lực cung cấp cho máy bơm được đấu theo sơ đồ hình tam giác và sử dụng kiểu khởi động trực tiếp. Nguồn cấp cho Rơ le an toàn được lấy từ một dây pha và một dây trung tính.
Các dây màu xanh như bạn thấy sẽ có tín hiệu điện áp 12V. Chúng được kết nối đến các phao đặt tại bể ngầm và bể trên cao để giám sát trạng thái của các cặp tiếp điểm A1 A2 và B1 B2 từ các phao điện.
Trong trường hợp bể nước ngầm còn nước, tiếp điểm B1 B2 của phao điện sẽ dẫn thông. Nếu bể nước trên mái rơi vào tình trạng cạn, đạt ngưỡng quy định, tiếp điểm A1 A2 của phao trên bể mái sẽ dẫn thông. Khi cả hai điều kiện này xảy ra, Rơ le an toàn sẽ đóng mạch cấp điện 220V ra chân 9 và 10. Như bạn có thể thấy, chân 9 và 10 của Rơ le an toàn được kết nối trực tiếp với chân A1 A2. Do A1 A2 của Contactor là chân cấp nguồn cho cuộn hút, Contactor sẽ kích hoạt, tạo ra mạch cấp nguồn từ L1 L2 đến phụ tải tại chân T1 T2.
Ngược lại, khi bể ngầm cạn nước hoặc bể trên cao đã đầy nước, Rơ le an toàn sẽ ngắt điện đầu ra tại chân số 9 và 10 thông qua Contactor, ngắt mạch từ nguồn L1 L2 đến T1 T2.
2. Vì sao đấu phao điện máy bơm 3 pha phải kết hợp với Rơ le an toàn và Contactor?
- Bảo Vệ An Toàn:
- Rơ le an toàn giúp ngăn ngừa các sự cố xảy ra do mức nước trong bể quá thấp hoặc quá cao. Khi bể nước cạn hoặc đầy, Rơ le sẽ tự động ngắt điện, giúp bảo vệ máy bơm khỏi cháy motor do quá tải hoặc hoạt động không đúng mức nước.
- Tự Động Hóa Quy Trình:
- Việc kết hợp với phao điện cho phép quy trình khởi động và ngắt máy bơm tự động dựa trên mức nước trong bể. Khi mức nước đạt ngưỡng tối ưu, phao sẽ kích hoạt Rơ le, từ đó tự động khởi động hoặc ngừng hoạt động của máy bơm, giúp tiết kiệm năng lượng.
- Đảm Bảo Hoạt Động Ổn Định:
- Contactor được sử dụng để đóng/ngắt mạch điện cho máy bơm, giúp kiểm soát nguồn điện một cách hiệu quả. Khi có tín hiệu từ Rơ le an toàn, Contactor sẽ nhận lệnh và thực hiện việc cấp nguồn hoặc ngắt nguồn cho máy bơm, góp phần đảm bảo hoạt động ổn định và liên tục.
- Chống Ngắn Mạch và Quá Tải:
- Rơ le an toàn không chỉ giám sát mức nước mà còn có khả năng phát hiện các tình huống ngắn mạch hoặc quá tải. Nếu phát hiện sự cố, Rơ le sẽ ngắt điện ngay lập tức, bảo vệ máy bơm và toàn bộ hệ thống khỏi hư hại.
- Tăng Tuổi Thọ Thiết Bị:
- Nhờ hệ thống giám sát và điều khiển tự động, máy bơm sẽ không phải hoạt động trong các điều kiện không an toàn, từ đó kéo dài tuổi thọ của thiết bị.

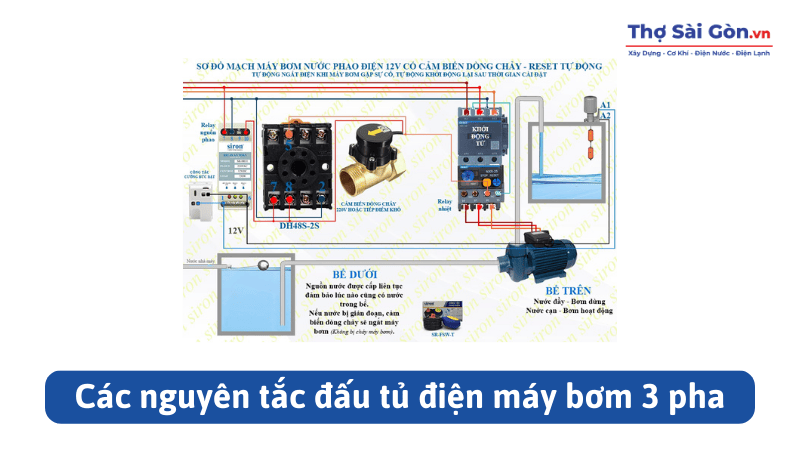

3. Các nguyên tắc đấu tủ điện máy bơm 3 pha
Máy bơm 3 pha là thiết bị tiêu thụ nguồn điện lớn, do đó không thể sử dụng trực tiếp van phao điện để ngắt và đóng nguồn điện cho máy bơm. Để đảm bảo máy bơm hoạt động ổn định và hiệu quả, cần phải sử dụng các thiết bị đóng cắt điện trung gian như:
- Aptomat 3 Pha: Aptomat có chức năng ngắt nguồn điện khi động cơ hoặc hệ thống điện của máy bơm xảy ra sự cố chập, giúp bảo vệ an toàn cho hệ thống điện của máy bơm.
- Contactor 3 Pha: Đây là thiết bị đóng cắt nguồn điện cung cấp cho máy bơm. Contactor sẽ được điều khiển để đóng mở qua phao điện, giúp kiểm soát quá trình hoạt động của máy bơm một cách hiệu quả.
- Rơ Le Bảo Vệ Mất Pha: Rơ le này sẽ ngắt điện cấp cho máy bơm ngay khi một pha bị đứt hoặc xảy ra sụt áp, góp phần bảo vệ máy bơm khỏi hư hỏng.
- Rơ Le Nhiệt: Trong trường hợp máy bơm bị kẹt hoặc không khởi động được, Rơ le nhiệt sẽ ngắt nguồn cấp điều khiển cho Contactor 3 pha và đồng thời ngắt nguồn điện để bảo vệ máy bơm.
- Hệ Thống Đèn Báo: Bao gồm đồng hồ đo điện áp, ampe kế, đèn báo sự cố và nút tắt khẩn cấp, giúp người điều khiển nắm rõ trạng thái hoạt động của máy bơm.
- Nguồn Điện Cấp Cho Phao: Nguồn điện cấp cho phao cần phải sử dụng dây mát, tuyệt đối không sử dụng dây lửa để đảm bảo an toàn cho hệ thống.
Qua bài viết này, bạn đã nắm được các bước cũng như nguyên tắc khi đấu phao điện cho máy bơm, từ việc chọn thiết bị phù hợp đến cách kết nối an toàn. Việc sử dụng phao điện không chỉ giúp tự động hóa quy trình điều khiển mà còn bảo vệ thiết bị khỏi những sự cố tiềm ẩn. Hy vọng rằng những hướng dẫn trên sẽ giúp bạn thực hiện thành công việc đấu phao điện cho máy bơm 3 pha, góp phần tạo nên một hệ thống cấp nước ổn định và bền bỉ. Nếu bạn có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ với Thợ Sài Gòn để được hỗ trợ kịp thời!
