Dưới đây, Thosaigon sẽ chia sẻ sơ đồ đấu quạt trần điện cơ Thông Nhất qua bài viết bên dưới.
Đấu quạt trần điện cơ

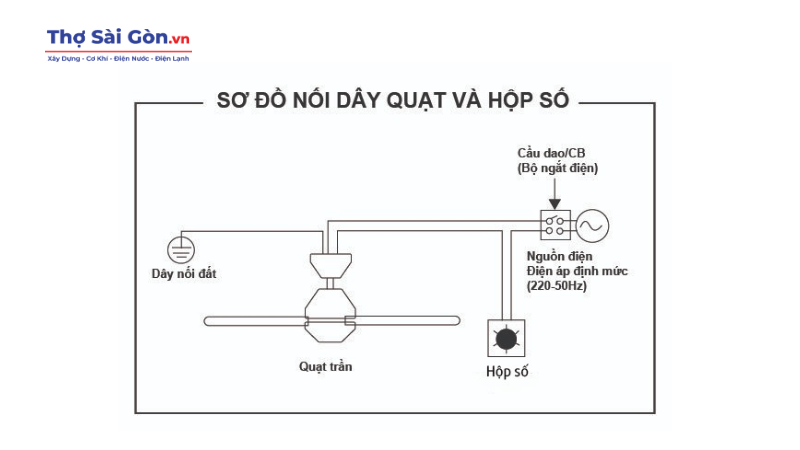

Sơ đồ đấu quạt trần điện cơ Thông Nhất
- Nguồn điện 220V: Cung cấp điện cho quạt.
- Dây pha: Kết nối từ nguồn điện qua công tắc đến quạt.
- Dây trung tính: Kết nối từ quạt về nguồn điện, thường là dây màu trắng hoặc xanh.
- Công tắc: Sử dụng để bật/tắt quạt, có thể có nhiều tốc độ.
- Quạt trần: Thiết bị sử dụng để tạo luồng gió.
- Dây nối đất: Nếu quạt có cấu trúc kim loại, dây này cần được kết nối để đảm bảo an toàn.
Cấu tạo quạt trần điện cơ Thông Nhất
- Motor: Là bộ phận quan trọng nhất của quạt, giúp quay cánh quạt. Motor thường có công suất từ 50W đến 100W.
- Cánh quạt: Thường được làm bằng nhựa hoặc gỗ, có từ 3 đến 5 cánh. Cánh quạt quyết định khả năng lưu thông không khí và hiệu suất làm mát.
- Chân quạt: Là bộ phận kết nối giữa motor và trần nhà, thường được làm từ thép hoặc nhôm để đảm bảo độ chắc chắn.
- Bộ điều khiển: Có thể là công tắc đơn giản hoặc bộ điều khiển từ xa, cho phép người dùng điều chỉnh tốc độ và bật/tắt quạt.
- Bảng mạch điều khiển: Một số quạt có tích hợp bảng mạch điều khiển để quản lý các chức năng như điều chỉnh tốc độ và chế độ hoạt động.
- Kẹp và các phụ kiện cố định: Bao gồm các vít, đai ốc, và kẹp để lắp đặt quạt trần chắc chắn vào trần nhà.
- Đèn chiếu sáng (nếu có): Một số mẫu quạt có thiết kế tích hợp đèn chiếu sáng, bao gồm bóng đèn và các bộ phận kết nối với hệ thống điện.
Nguyên lý hoạt động của quạt trần điện cơ Thông Nhất
Quạt trần điện cơ Thống Nhất là một trong những thiết bị điện gia dụng phổ biến, mang lại không gian thoải mái và mát mẻ cho các gia đình, đặc biệt trong những ngày hè oi ả. Nguyên lý hoạt động của quạt gắn liền với sự chuyển đổi giữa điện năng và cơ năng, nhờ vào thiết kế thông minh và hiệu suất tối ưu của các bộ phận cấu thành.
Cung cấp điện năng
Khi quạt được kết nối với nguồn điện 220V và được kích hoạt thông qua công tắc, dòng điện sẽ chảy vào quạt. Quá trình cung cấp điện này là bước đầu tiên, tạo điều kiện cho các bộ phận khác hoạt động.
Hoạt động của motor điện
Motor chính là “trái tim” của quạt. Quá trình này diễn ra nhờ vào nguyên lý từ trường, nơi mà khi có điện, các cuộn dây bên trong motor tạo ra từ trường. Motor thường được thiết kế dạng cảm ứng, cho phép quạt hoạt động bền bỉ mà không cần nhiều bảo trì.
Cánh quạt chuyển động
Khi motor quay, nó sẽ truyền động cho cánh quạt gắn liền với trục motor. Cánh quạt được thiết kế với nhiều kiểu dáng và vật liệu khác nhau (như nhựa, gỗ,…), giúp tối ưu hóa luồng không khí khi cánh quay. Nhờ vào cấu tạo hình dáng và vị trí, cánh quạt tạo ra áp suất không khí chênh lệch, từ đó hình thành luồng gió xung quanh.
Tạo ra luồng gió mát
Khi cánh quạt quay, không khí sẽ được đẩy ra xung quanh, tạo ra cảm giác mát mẻ cho người sử dụng. Sự lưu thông không khí này không chỉ giúp làm giảm nhiệt độ mà còn cải thiện không khí trong phòng, tạo cảm giác dễ chịu và thoải mái.
Điều chỉnh tốc độ và chế độ hoạt động
Quạt trần điện cơ Thống Nhất thường đi kèm với tính năng điều chỉnh tốc độ, cho phép người dùng tùy chọn tốc độ quay của cánh quạt theo nhu cầu sử dụng (thấp, trung bình, cao). Tính năng này không chỉ nâng cao trải nghiệm người dùng mà còn giúp tiết kiệm điện năng hiệu quả hơn.
Tự động ngắt và bảo vệ
An toàn là yếu tố quan trọng trong thiết kế của quạt. Các quạt thường được trang bị chức năng tự ngắt khi quá tải hoặc khi motor quá nóng để bảo vệ thiết bị và người sử dụng. Điều này giúp gia tăng độ bền và tuổi thọ cho quạt.

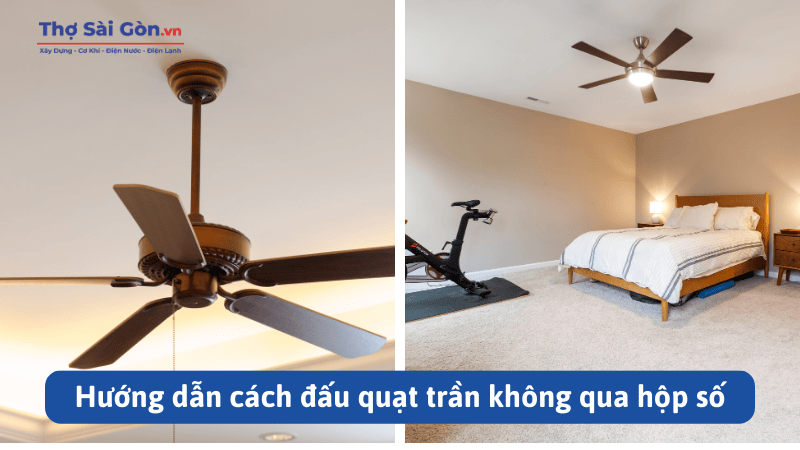

Hướng dẫn cách đấu quạt trần không qua hộp số
Dụng cụ cần chuẩn bị
- Dụng cụ cắt dây
- Kìm bấm
- Băng dính điện
- Công tắc (nếu cần)
- Dây điện (thường dùng dây 1.5 mm²)
Các bước thực hiện
Bước 1: Chuẩn bị nguồn điện
Tắt nguồn điện tại bảng điện để đảm bảo an toàn trong quá trình lắp đặt.
Bước 2: Lắp đặt quạt trần
Lắp đặt bộ phận treo quạt (chân quạt) chắc chắn vào trần nhà. Đảm bảo rằng bệ treo đủ vững để chịu được trọng lượng và lực quay của quạt.
Bước 3: Kết nối dây điện
Trong hộp đấu nối của quạt thường có ba dây:
- Dây pha (thường là màu đỏ hoặc nâu): Dây này sẽ kết nối với nguồn điện.
- Dây trung tính (thường là màu xanh hoặc xám): Kết nối trực tiếp với nguồn điện.
- Dây tiếp địa (nếu có, thường là màu vàng hoặc xanh lá): Kết nối với hệ thống dây tiếp địa của ngôi nhà để đảm bảo an toàn.
Cách nối dây:
- Kết nối dây pha từ công tắc (nếu có) đến dây pha của quạt.
- Kết nối dây trung tính từ nguồn điện đến dây trung tính của quạt.
- Kết nối dây tiếp địa, nếu có, vào điểm nối tiếp địa của quạt.
Bước 4: Kiểm tra kết nối
Sau khi đã kết nối, dùng băng dính điện quấn chặt các điểm nối để đảm bảo an toàn, tránh dây chạm nhau hoặc hở điện.
Bước 5: Bật nguồn điện
Bật lại nguồn điện tại bảng điện và kiểm tra xem quạt có hoạt động bình thường không. Nếu quạt không hoạt động, hãy kiểm tra lại các kết nối dây để đảm bảo rằng tất cả đã được lắp đúng cách.
Bước 6: Sử dụng & điều khiển
Nếu bạn đã lắp đặt công tắc, có thể sử dụng công tắc để bật tắt quạt. Nếu không, bạn có thể cần một ổ cắm để điều khiển quạt.
Bài viết trên, chúng ta đã cùng điểm qua sơ đồ đấu quạt trần điện cơ có bao gồm những gì và hi vọng đây sẽ là bài viết hữu ích về việc lắp quạt trần cho quý anh/chị.
